一.產品概述
DEC-RS 熱式氣體質量流量計是利用熱傳導原理測量氣體質量流量的儀表。該儀表的傳感器由兩個基準級熱電阻(鉑RTD)組成。一個是質量速度傳感器T1，一個是測量氣體溫度變化的溫度傳感器T2。當這兩個RTD置于被測氣體中時，其中傳感器T1被加熱到氣體溫度以上的一個恒定的溫差，另一個傳感器T2用于感應被測氣體溫度。隨著氣體質量流速的增加，氣流帶走更多熱量,傳感器T1的溫度下降，要維持T1、T2恒定的溫度差，T1的加熱功率就要增大。根據熱效應的金氏定律,加熱功率P、溫度差△T（T1-T2）與質量流量Q有確定的數學關系式。
P/△T=K1+K2 f(Q)K3
K1、K2、K3是與氣體物理性質有關的常數。
二. 產品應 用
● 氧氣、氮?dú)?、氫氣、氯氣及多組分氣體測量。 ● 測量氣體質量流量，無需溫度、壓力補償。
● 高爐煤氣、焦?fàn)t煤氣測量。 ● 量程比大，測量流速范圍：0.1Nm/s～120Nm/s。
● 煙道氣測量。 ● 無壓力損失，適用已知截面積的任意形狀管道。
● 沼氣、水處理中的曝氣和氯氣測量。 ● 耐腐蝕型傳感器，適合測量腐蝕性氣體。
● 壓縮空氣測量。 ● 插入式傳感器可以在線安裝和維護。
● 天然氣，液化氣，火炬氣，等氣體流量測量 ● 全量程段的專家算法，保證了測量的準確度。適于貿易結算或氣體檢漏
● 電廠高爐的一次風、二次風流量測量
● 礦井下通風或排風系統流量測量
三.流量計組成：

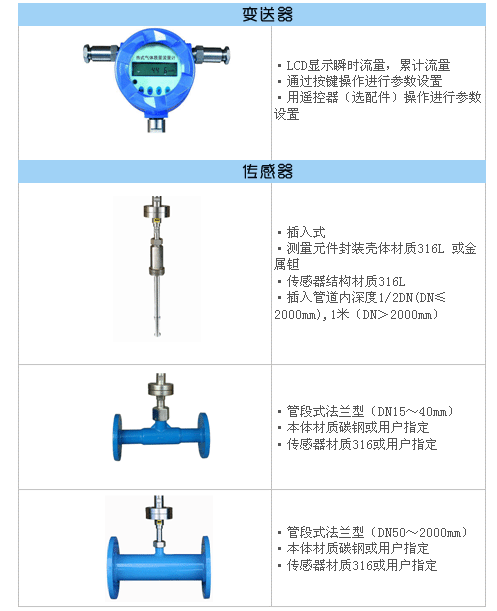

DEC-RS 熱式氣體質量流量計測量系統由變送器和傳感器組成。兩種結構類型可供用戶選擇：
● 一體化型：變送器與傳感器共同組成一個單元。
● 分體型：變送器與傳感器是分離安裝的。
四.產品型式：
DEC-RS 熱式氣體質量流量計由一體式流量變送器、流量傳感器組成。按流量傳感器的型式分為：插入式和管段式熱式氣體質量流量計。
插入式傳感器可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 1/2 寸不銹鋼球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，zui后將傳感器安裝在閥門上并將傳感器插入到管內中心（DN≤2000mm），當DN＞2000mm時，插入深度1m。
如果管道材質不能焊接（如鑄鐵、PVC、玻璃鋼、水泥等），可以用的專用卡具，將傳感器固定在管道上。插入式傳感器適用管道直徑：DN50～6000mm（更大管徑訂貨時說明）。

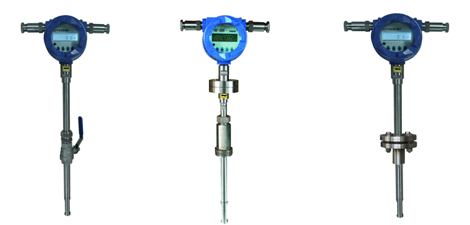

普通型插入式 防爆型插入式 普通型插入式法蘭連接
管段式熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。法蘭標準符合國標GB/T9119-2000。管段式傳感器適用管道直徑：DN15～2000mm。
傳感器材質為不銹鋼，管道材質為碳鋼或不銹鋼，特殊材質訂貨時說明。
五.產品尺寸表：

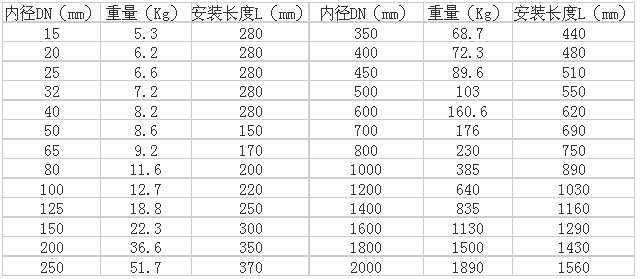

管段傳感器尺寸表（法蘭連接）
（法蘭標準GB/T9119-2000或用戶指定）

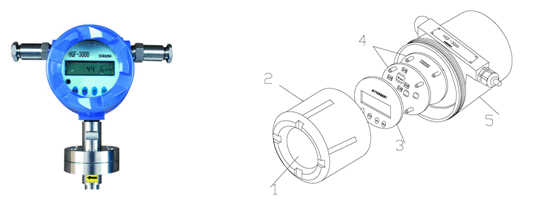

六.一體式轉換器 形式;
外殼材料：壓鑄鋁 1，視窗 2，前蓋 3，顯示液晶和按鍵
防護等級：IP67 4，電路板 5殼體
● 內置MENU（菜單）、CUS（光標移動）、UP（數值增加）、ENT（確認）四個按鍵，用于參數的設定。
● 液晶顯示器：8位字段式+24位提示符。
● 測量顯示:質量流量(Nm3/h)、標況體積流量（Nm3/h）、累計流量、北京時間、累計運行時間。
● 瞬時流量zui大顯示值：999999.9
● 累計流量zui大顯示值：99999999×103
● 信號輸出：4～20mA、RS-485 MODBUS協議

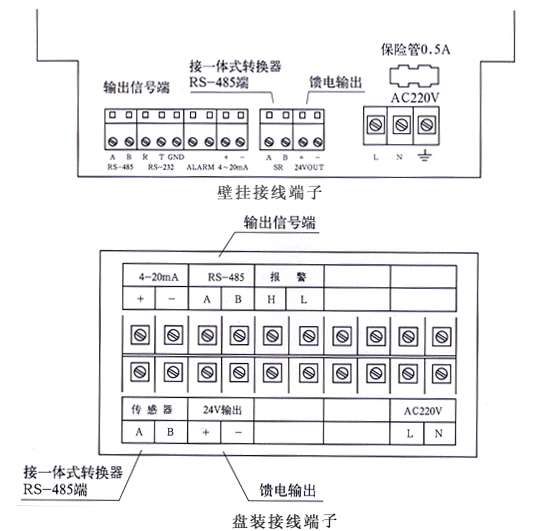

七.產品表頭接線圖：
在不方便打開外殼進行參數設置時，可以用遙控器（選配件）對儀表參數進行設置。遙控器按鍵和流量計按鍵相對應
|
供電：AC180-240V 50Hz L、N任意接入 信號輸出：4-20mA， RS-485（MODBUS） 保險管（FUSE）：0.5AΦ5×20mm |
|
|
供電：DC24V 1A 信號輸出：4-20mA， RS-485（MODBUS） 自恢復保險：2A， 貼片5×3mm |
|
八. 分體式轉換器形式：

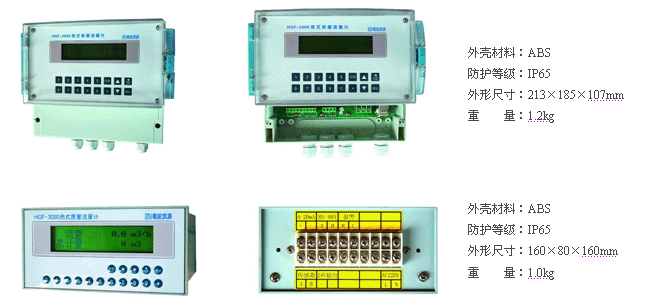

為更方便遠距離的觀測數據和設定參數，可另外選用分體轉換器。分體轉換器有壁掛式和盤裝式兩種。
● 2×8鍵盤，2×10位全中文字符液晶
顯示，菜單式操作。
● 與一體式轉換器的通訊模式為RS-485，
可遠距離對一體式轉換器進行參數設置。
● 顯示: 質量流量(Nm3/h)、標況體積流量（Nm3/h）、 累計流量、北京時間、累計運行時間。
● 瞬時流量zui大顯示值：999999.9
● 累計流量zui大顯示值：999999999
● 信號輸出：4～20mA、RS-485或MODBUS協議

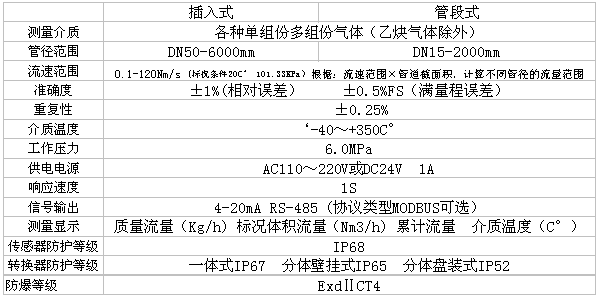

九. 產品 技術參數
